Wat is een draadtap?
A draad kraan is een gespecialiseerd snijgereedschap dat is ontworpen om interne schroefdraad te creëren in voorgeboorde gaten. Het functioneert door materiaal te verwijderen (tappen snijden) of materiaal te verplaatsen (tappen vormen) om spiraalvormige groeven te produceren die plaats bieden aan schroeven, bouten en andere bevestigingsmiddelen met schroefdraad. Draadtappen zijn essentieel in de productie-, automobiel-, ruimtevaart- en loodgietersindustrie, waar nauwkeurig inwendig schroefdraad vereist is voor montage en mechanische bevestiging.

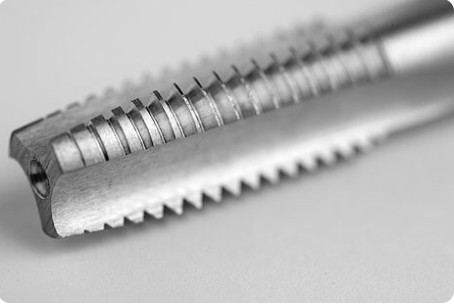

Draadtappen worden doorgaans vervaardigd uit gehard chroomstaal, snelstaal (HSS) of volhardmetaal om de snijkrachten en wrijving te weerstaan die tijdens het tapproces ontstaan. Het gereedschap is voorzien van langsgroeven die snijkanten en kanalen bieden voor spaanafvoer, samen met een afgeschuinde draad die de tap in het gat geleidt.
Hoofdfuncties van een draadtap
Interne draadcreatie
De primaire functie van een draadtap is het snijden of vormen van interne schroefdraad in gaten. In tegenstelling tot externe draadsnijgereedschappen (matrijzen), werken tappen vanaf de binnenkant van een cilindrisch oppervlak, waardoor het vrouwelijke onderdeel van een schroefdraadverbinding ontstaat. Dit maakt de veilige bevestiging van bouten, schroeven en tapeinden aan metalen, kunststof of composietwerkstukken mogelijk.
Draadreparatie en restauratie
Kranen vervullen een cruciale functie bij het repareren van beschadigde of gestripte interne schroefdraden. Door het schroefdraadprofiel opnieuw af te snijden, kunnen tappen versleten schroefdraad herstellen naar hun oorspronkelijke specificaties, waardoor hoogwaardige componenten niet hoeven te worden gesloopt. Dit is vooral belangrijk bij motorreparatie, machineonderhoud en ruimtevaarttoepassingen, waar de vervangingskosten van componenten aanzienlijk zijn.
Spaanbeheer en evacuatie
Er zijn verschillende tapgeometrieën ontworpen om spanen effectief te beheren. Spiraalvormige tappen duwen spanen naar voren (ideaal voor doorlopende gaten), terwijl spiraalvormige fluittappen spanen naar achteren trekken (essentieel voor blinde gaten). Deze spaanafvoerfunctie voorkomt gereedschapsbreuk en garandeert de schroefdraadkwaliteit.
Een draadkraan gebruiken voor draadberekeningen
Berekening van boorgrootte
Voordat u gaat tappen, moet u een geleidegat op de juiste diameter boren. De tapboorgrootte is berekend om ongeveer te bereiken 65-75% draadbetrokkenheid , wat zorgt voor een optimale balans tussen kracht en koppel. Gewoon een boorgat 0,2 mm ondermaats kan het tapkoppel verhogen met 15–25% , waardoor het breukrisico aanzienlijk toeneemt.
Berekening van toerental en voedingssnelheid

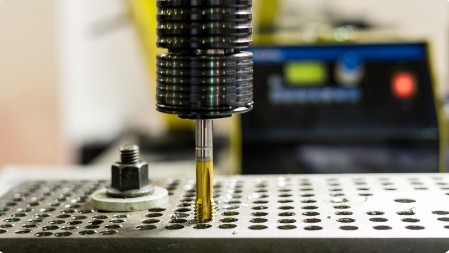

Voor CNC-tappen wordt het spiltoerental (RPM) berekend met behulp van de formule: RPM = (snijsnelheid × 1000) / (π × tapdiameter) . De voedingssnelheid moet precies overeenkomen met de spoed van de draad; elke verkeerde combinatie veroorzaakt het vastlopen van de draad of het breken van de tap. Een M6×1.0-tap heeft bijvoorbeeld precies 1,0 mm voeding per omwenteling nodig.
Diepteberekening voor blinde gaten
Bereken bij het tappen van blinde gaten de te voorziene boordiepte 3-5 steeklengtes speling voorbij de vereiste draaddiepte. Dit voorkomt dat de kraan in contact komt met de bodem van het gat, wat onmiddellijke breuk veroorzaakt. Voor een M8×1,25-schroefdraad die een draaddiepte van 20 mm vereist, boort u tot minimaal 24–26 mm diep.
Draadtikken versus andere inrijgmethoden

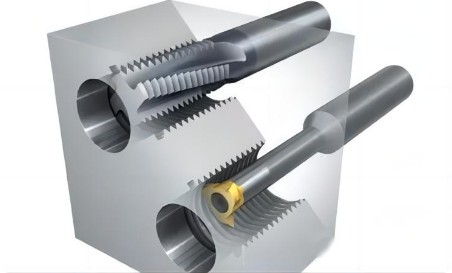

Belangrijkste inzicht: Draadfrezen heeft de voorkeur voor materialen die groter zijn 50 HRC of hoogwaardige onderdelen omdat gebroken frezen gemakkelijker te verwijderen zijn dan gebroken tappen. Aanbiedingen voor het tikken van formulieren 3× langere standtijd dan het snijden van tappen in aluminium, maar is beperkt tot materialen ≤36 HRC.
Verschil tussen een kraan en een schroefdraadkraan
De termen worden vaak door elkaar gebruikt, maar er zijn subtiele verschillen:
- "Tik" is de algemene term voor elk gereedschap dat wordt gebruikt om interne schroefdraad te creëren, inclusief handtappen, machinetappen en vormtappen.
- "Draadtikken" verwijst specifiek naar de complete snijgereedschapsassemblage met gedefinieerde draadgeometrie, spaankamers en schachtconfiguratie, ontworpen voor het produceren van gestandaardiseerde draadprofielen (bijv. UNC, UNF, Metrisch).
In praktisch gebruik benadrukt "draadtap" de functie van het gereedschap om spiraalvormige schroefdraden te creëren, terwijl "tap" breder kan verwijzen naar de gereedschapscategorie. Beide termen beschrijven dezelfde fundamentele gereedschapsfamilie.
Hoe u kraanbreuk kunt voorkomen
Tapbreuk behoort tot de kostbaarste bewerkingsfouten, waarbij gebroken tappen in blinde gaten vaak een reparatie vereisen EDM-extractie dat kan meer kosten dan het onderdeel zelf. Implementeer deze bewezen strategieën:
Optimaliseer de maatvoering van de pilotgaten
Doel 75% draadbetrokkenheid in plaats van 100%. Volledige schroefdraad voegt slechts 5% sterkte toe, maar verdrievoudigt de koppelvereisten. Controleer de boorgrootte bij het instellen; vertrouw nooit uitsluitend op programmagegevens.
Selecteer de juiste kraangeometrie

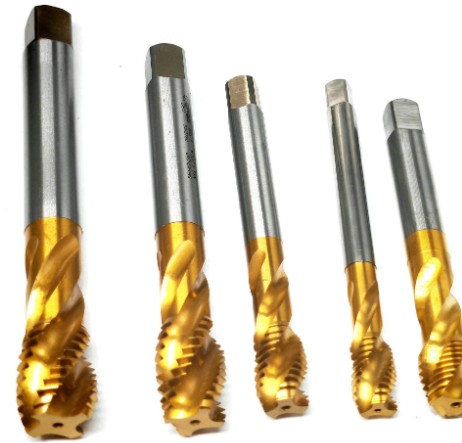

- Door gaten: Gebruik spiraalvormige puntkranen (pistoolneus) die spanen naar voren duwen
- Blinde gaten: Gebruik spiraalvormige fluittappen die spanen naar boven trekken
- Diepe gaten (>1,5× diameter): Implementeer peck tapping-cycli
Controle snijparameters
Verlaag de snijsnelheid met 20–30% voor gehard staal. Gebruik de starre tapmodus in CNC om de spilsnelheid en voedingssnelheid te synchroniseren; verkeerde uitlijning veroorzaakt ongelijkmatige belasting en breuk.
Zorg voor een goede smering
Op olie gebaseerde snijvloeistoffen met extreme druk-additieven presteren beter dan wateroplosbare koelvloeistoffen voor taptoepassingen. Bij roestvrij staal 316L veroorzaakt onvoldoende smering verharding en vastlopen van het werk.
Onderhoud van gereedschaps- en machinecondities
- Vervang tappen proactief op basis van de limieten voor het aantal threads en wacht niet op storingen
- Controleer of de slingering van de spil klopt ≤0,01 mm
- Gebruik zwevende kraanhouders om kleine verkeerde uitlijningen op te vangen
Wat is een blind gat en welke kraan moet worden gebruikt?
Definitie van een blind gat
A blind gat is een gat dat niet volledig door het werkstuk gaat; het heeft een gesloten bodem. In tegenstelling tot doorlopende gaten vangen blinde gaten spanen op, waardoor het maken van draad aanzienlijk uitdagender wordt. Blinde gaten komen vaak voor in motorblokken, hydraulische spruitstukken en structurele componenten waarbij bevestigingsmiddelen niet door de andere kant mogen steken.
Aanbevolen taptypes voor blinde gaten
Kritieke vereiste: Voor blinde gaten altijd gebruiken spiraalvormige fluitkranen met interne koelkanalen indien mogelijk. Deze trekken spanen naar boven en uit het gat, waardoor ophoping aan de onderkant wordt voorkomen die breuk veroorzaakt. Voor gaten met een diameter groter dan 1,5× past u kloptappen toe: voer 2 à 3 schroefdraden vooruit en trek ze vervolgens terug om spanen te verwijderen.
Een draadtap onderhouden
Reiniging en opslag
Reinig de kranen na elk gebruik grondig met een borstel en oplosmiddel om spanen en snijvloeistofresten te verwijderen. Bewaar kranen in afzonderlijke compartimenten of beschermhoezen om randbeschadiging te voorkomen. Gooi nooit kranen in gereedschapladen waar ze in contact kunnen komen met ander gereedschap.
Inspectie en slijpen
Inspecteer de tapsnijkanten onder vergroting op slijtage, afbrokkeling of snijkantopbouw. Slijp de fluiten opnieuw als er slijtage wordt geconstateerd, maar slijp nooit de onderkant van de fluit – dit verzwakt het gereedschap. Verwijder tijdens het herslijpen alle versleten delen om de juiste geometrie te herstellen. Vermijd het creëren van een te smalle landbreedte tijdens het herslijpen.
Coating en oppervlaktebehandeling
Pas oppervlaktebehandelingen toe zoals Titaannitride (TiN) of stoomoxide om wrijving te verminderen en de levensduur van het gereedschap te verlengen. TiCN-coatings zijn bijzonder effectief voor toepassingen in roestvrij staal. Opnieuw gecoate kranen kunnen dit bereiken 2–3× de standtijd van ongecoat gereedschap.
Levensbeheer
Stel vooraf bepaalde standtijdlimieten vast op basis van materiaal en draadaantal. Zo zou een HSS kraan in aluminium kunnen verwerken 500–1000 gaten , terwijl dezelfde kraan in RVS 316L alleen maar mee kan gaan 50–100 gaten . Vervang tappen proactief: versleten tappen snijden ondermaatse schroefdraad en vereisen een hoger koppel, waardoor het risico op breuk toeneemt.
Veelgestelde vragen over draadtappen
Waarom breekt mijn kraan steeds in blinde gaten?
De meest voorkomende oorzaak is chipophoping op de bodem van het gat . Schakel over op tappen met spiraalvormige spaankamers die spanen naar boven trekken, controleer of uw boordiepte voldoende speling biedt (3-5 spoed boven de draaddiepte) en overweeg piktapcycli voor diepe gaten.
Kan ik dezelfde kraan gebruiken voor hand- en machinaal tappen?

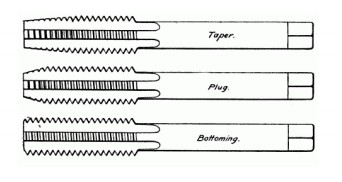

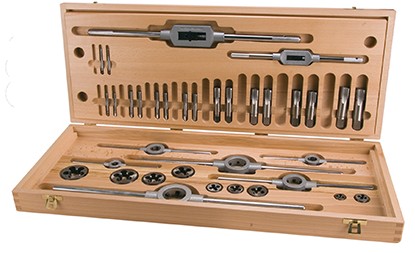

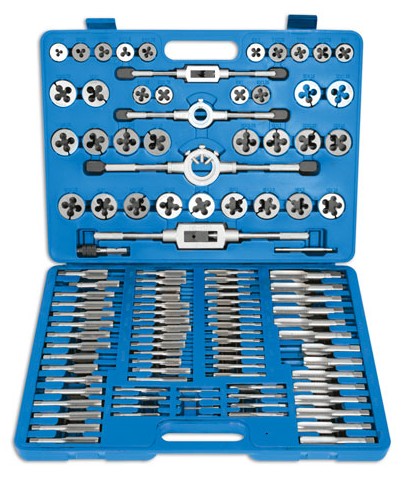

Handtappen (conus, plug, dieptesets) zijn ontworpen voor handmatig gebruik met tapsleutels en hebben specifieke afschuiningslengtes voor progressief zagen. Machinetappen zijn ontworpen voor gebruik op CNC-/bewerkingscentra met gesynchroniseerde voedingssnelheden. Hoewel handtappen in machines kunnen worden gebruikt, mogen machinetappen vanwege hun agressieve geometrie niet handmatig worden gebruikt.
Wat is het verschil tussen snij- en vormtappen?
Kranen snijden verwijder materiaal om draden te creëren en spanen te produceren. Het vormen van kranen (roltappen) verplaatsen materiaal zonder spaanvorming, waardoor sterkere draden met een betere oppervlakteafwerking ontstaan. Vormtappen vereisen echter materialen ≤36 HRC en produceren iets grotere schroefdraad, waardoor grotere geleidegaten nodig zijn.
Hoe verwijder ik een kapotte kraan uit een gat?
Verwijderingsmethoden omvatten: (1) Taptrekkers die de gebroken schacht vastgrijpen, (2) Electrical Discharge Machining (EDM) om de tap door te branden, (3) Zorgvuldig boren met linkse boren, of (4) Chemische oplossing voor hoogwaardige onderdelen. Preventie is altijd kosteneffectiever: het verwijderen van een gebroken tap kan meer kosten dan het werkstuk zelf.
Waarom zijn mijn draden te strak of te los?
Losse draden duiden op te grote boorgaten of versleten tappen die te kleine boorgaten snijden. Strakke draden duiden op ondermaatse boren, versleten tappen die ondermaats snijden (flankslijtage vergroot de steekdiameter) of onvoldoende smering waardoor vreten ontstaat. Controleer altijd de boorgrootte en specificeer tolerantieklassen (6H voor metrisch, 2B voor Unified) op tekeningen.
Welke snijsnelheid moet ik gebruiken bij het tappen?
Typische oppervlaktesnelheden: Aluminium: 15–25 m/min; Koolstofstaal: 8–12 m/min; Roestvrij staal: 4–8 m/min; Gehard staal (>45 HRC): 3–5 m/min . Begin bij twijfel aan de onderkant en verhoog geleidelijk. Een te hoge snelheid veroorzaakt verharding van roestvrij staal en warmteopbouw die de slijtage versnelt.
